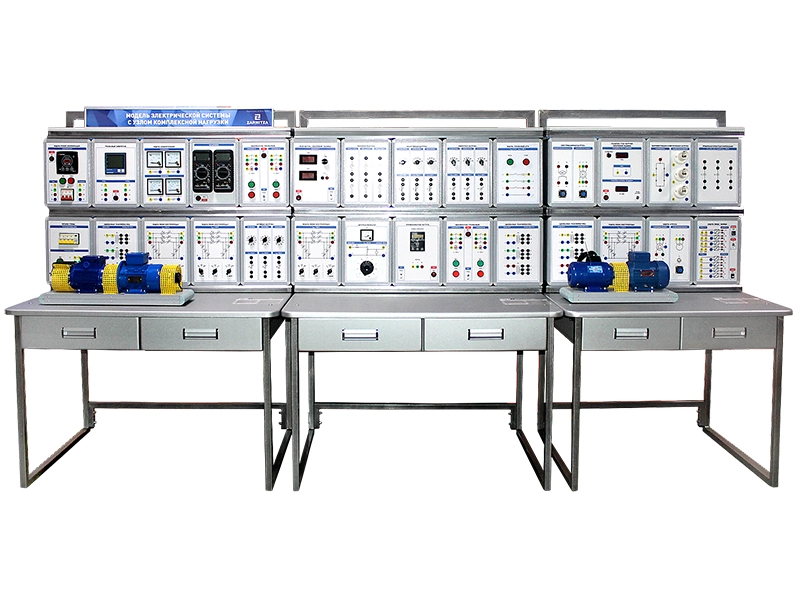

Комплект учебно-лабораторного оборудования "Модель электрической системы с узлом комплексной нагрузки"
Комплект оборудования представляет собой изделие напольного модульного компьютерного исполнения.
Комплект учебно-лабораторного оборудования "Модель электрической системы с узлом комплексной нагрузки" позволяет исследовать процессы синхронизации натурного генератора электрической энергии с сетью промышленной частоты, электромагнитные и электромеханические переходные процессы в электроэнергетической системе, режимы работы линий электропередач с односторонним и двухсторонним питанием, факторы, влияющие на потери электрической энергии в распределительных сетях, изучить способ регулирования напряжения путем поперечной емкостной компенсации, экспериментально определить основные показатели качества электроэнергии, изучить принципы действия и настройки устройств релейной защиты и автоматики, моделировать работу автоматического управления и защиты.
Комплектация
- Лабораторный стенд "Модель электрической системы с узлом комплексной нагрузки".
- Электромашинный агрегат (асинхронный двигатель с короткозамкнутым ротором, синхронная машина переменного тока, энкодер).
- Электромашинная нагрузка (двигатель постоянного тока, асинхронный двигатель с короткозамкнутым ротором).
- Лабораторный стол с двухсекционным контейнером и двухуровневой рамой (3 шт.).
- Стол с планшетным моноблоком.
- Программное обеспечение "Менеджер эксперимента".
- Комплект соединительных проводов и кабелей.
- Вывеска с названием стенда.
- Паспорт изделия.
- Руководство по эксплуатации.
- Методические указания по выполнению лабораторных работ.
Состав
Комплект лабораторных модулей:
- Возбудитель синхронной машины.
- Выключатель трехфазный (2 шт.).
- Емкостная нагрузка.
- Индуктивная нагрузка.
- Модель линии электропередач (4 шт.).
- Модуль агрегата.
- Модуль ввода-вывода.
- Модуль измерительный.
- Модуль синхронизации.
- Однофазный трансформатор (3 шт.).
- Питание стенда.
- Преобразователь частоты.
- Трехфазный измеритель.
- Активная нагрузка.
- Линейный реактор.
- Указатель угла нагрузки синхронной машины.
- Модуль мультиметров.
- Модуль электромашинной нагрузки.
- Модуль автотрансформатора.
- Модуль выпрямителя и осветительной нагрузки.
- Модуль продольной емкостной компенсации.
Учебно-методическое пособие по проведению лабораторных работ
Раздел "Передача и качество электрической энергии в СЭС"
- Измерение параметров установившегося режима электрической сети с односторонним питанием.
- Измерение параметров установившегося режима электрической сети с двусторонним питанием.
- Потери электрической энергии в распределительных сетях.
- Регулирование напряжения путем поперечной компенсации реактивной мощности с помощью конденсаторной батареи.
- Определение влияния отклонения напряжения на мощность, потребляемую активной нагрузкой.
- Определение влияния отклонения напряжения на мощность, потребляемую индуктивной нагрузкой.
- Определение влияния отклонения напряжения на мощность, потребляемую емкостной нагрузкой.
