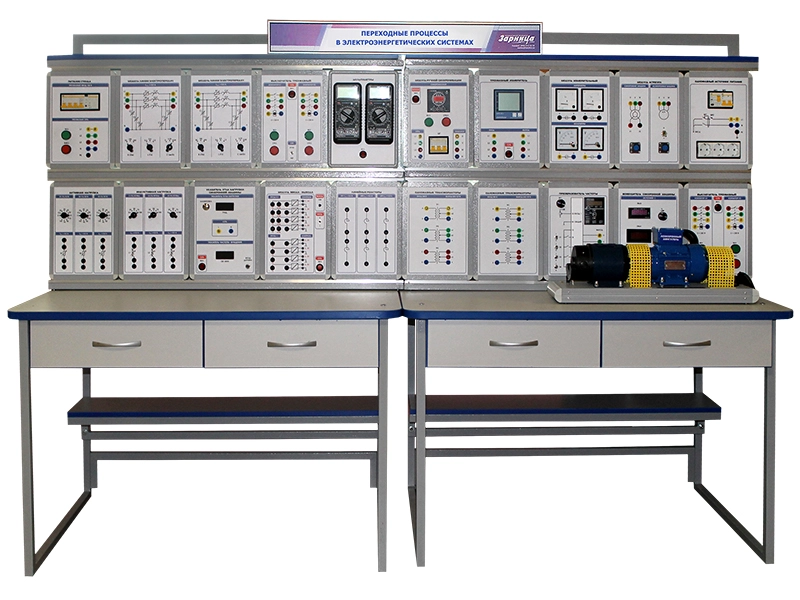

Комплект учебно-лабораторного оборудования "Переходные процессы в электроэнергетических системах"
Комплект оборудования представляет собой изделие напольно-стендового исполнения.
Базовая комплектация:
Модуль "Выключатель трехфазный" | 3 |
Модуль "Индуктивная нагрузка" | 1 |
Модуль "Модель линии электропередач" | 2 |
Модуль "Модуль ввода- вывода" | 1 |
Модуль "Однофазные трансформаторы" | 2 |
Модуль "Питание стенда" | 1 |
Модуль "Активная нагрузка" | 1 |
Модуль "Линейные реакторы" | 1 |
Модуль "Возбудитель синхронной машины" | 1 |
Модуль "Преобразователь частоты" | 1 |
Модуль "Модуль агрегата" | 1 |
Модуль "Модуль ручной синхронизации" | 1 |
Модуль "Модуль измерительный" | 1 |
Модуль "Емкостная нагрузка" | 1 |
Модуль "Трехфазный измеритель" | 1 |
Модуль "Указатель угла нагрузки синхронной машины" | 1 |
Ноутбук | 1 |
Программное обеспечение "Менеджер эксперимента" (на электронном носителе) | 1 |
Электромашинный агрегат с оптическим энкодером | 1 |
Лабораторный стол с двухсекционным контейнером и двухуровневой рамой | 2 |
Комплект соединительных проводов и кабелей | 1 |
Комплект учебно-лабораторного оборудования (далее стенд) "Переходные процессы в электроэнергетических системах" позволяет исследовать процесс синхронизации натурного генератора электрической энергии с сетью промышленной частоты, электромагнитные и электромеханические переходные процессы в электроэнергетической системе.
Оборудование может применяться для обучения в общеобразовательных учреждениях, учреждениях среднего и высшего профессионального образования для получения базовых и углубленных знаний и навыков по курсу "Переходные процессы в электроэнергетических системах". Также оборудование может быть использовано на семинарах и курсах повышения квалификации электротехнического персонала предприятий и организаций.
Комплектация
- Лабораторный стенд "Переходные процессы в электроэнергетических системах".
- Лабораторный стол с двухсекционным контейнером и двухуровневой рамой (2 шт.).
- Ноутбук.
- Программное обеспечение "Менеджер эксперимента" (на электронном носителе).
- Электромашинный агрегат с оптическим энкодером.
- Вывеска с названием стенда.
- Комплект соединительных проводов и кабелей.
- Паспорт изделия.
- Руководство по эксплуатации.
- Методические указания для проведения лабораторных работ.
Состав
Комплект лабораторных модулей:- Возбудитель синхронной машины.
- Выключатель трехфазный (3 шт.).
- Индуктивная нагрузка.
- Модель линии электропередач (2 шт.).
- Модуль агрегата.
- Модуль ввода-вывода.
- Модуль измерительный.
- Модуль синхронизации.
- Однофазные трансформаторы (2 шт.).
- Питание стенда.
- Преобразователь частоты.
- Трехфазный измеритель.
- Активная нагрузка.
- Линейные реакторы.
- Указатель угла нагрузки синхронной машины.
- Емкостная нагрузка.
Учебно-методическое пособие по проведению лабораторных работ
Раздел "Переходные процессы в электроэнергетических системах"1. Электромагнитные переходные процессы в электроэнергетических системах.
- Переходный процесс при симметричном коротком замыкании в электрической сети, питающейся от источника практически бесконечной мощности.
- Переходный процесс при несимметричных коротких замыканиях в электрической сети, питающейся от источника практически бесконечной мощности.
- Переходный процесс при обрыве фазы в электрической сети, питающейся от источника практически бесконечной мощности.
- Переходный процесс при двойном замыкании на землю в электрической сети с изолированной нейтралью, питающейся от источника практически бесконечной мощности.
- Переходный процесс при однофазном коротком замыкании с разрывом фазы в электрической сети с заземленной нейтралью, питающейся от источника практически бесконечной мощности.
- Переходный процесс при подключении к сети ненагруженного трансформатора.
2. Электромеханические переходные процессы в электроэнергетических системах.
- Переходной процесс в одномашинной электрической системе при подключении синхронного генератора методом точной синхронизации.
- Переходной процесс в одномашинной электрической системе при подключении синхронного генератора методом самосинхронизации.
- Снятие угловых характеристик и определение предела активной мощности синхронного генератора.
- Исследование влияния на устойчивость синхронного генератора известных видов коротких замыканий.
- Исследование влияния на динамическую устойчивость натурного синхронного генератора длительности короткого замыкания в электроэнергетической системе.
- Исследование влияния нагрузки синхронного генератора на предельное время отключения короткого замыкания.
- Процесс потери устойчивости генератора при его медленном нагружении.
- Переходный процесс в одномашинной электрической системе при потере возбуждения генератора.
- Переходный процесс в одномашинной электрической системе при ресинхронизации синхронного генератора с сетью без потери возбуждения.
- Переходный процесс в одномашинной электрической системе при ресинхронизации синхронного генератора с временной потерей возбуждения.
