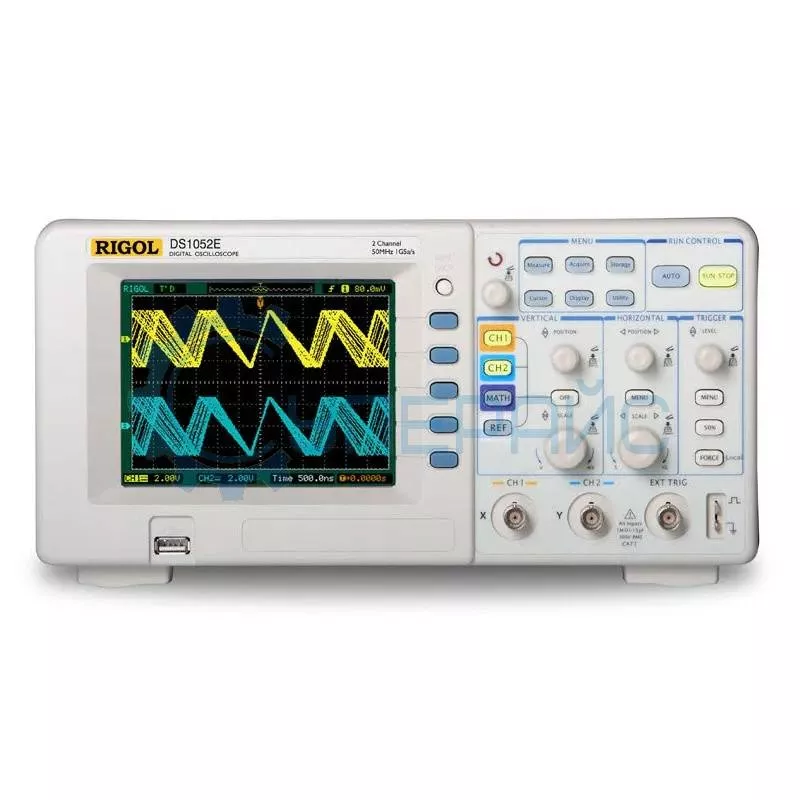

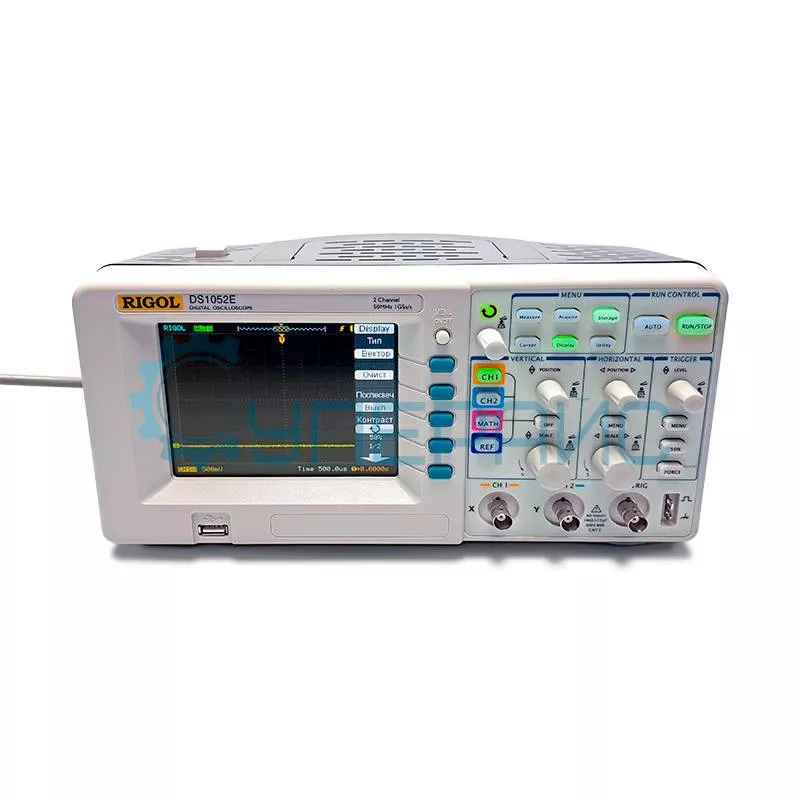

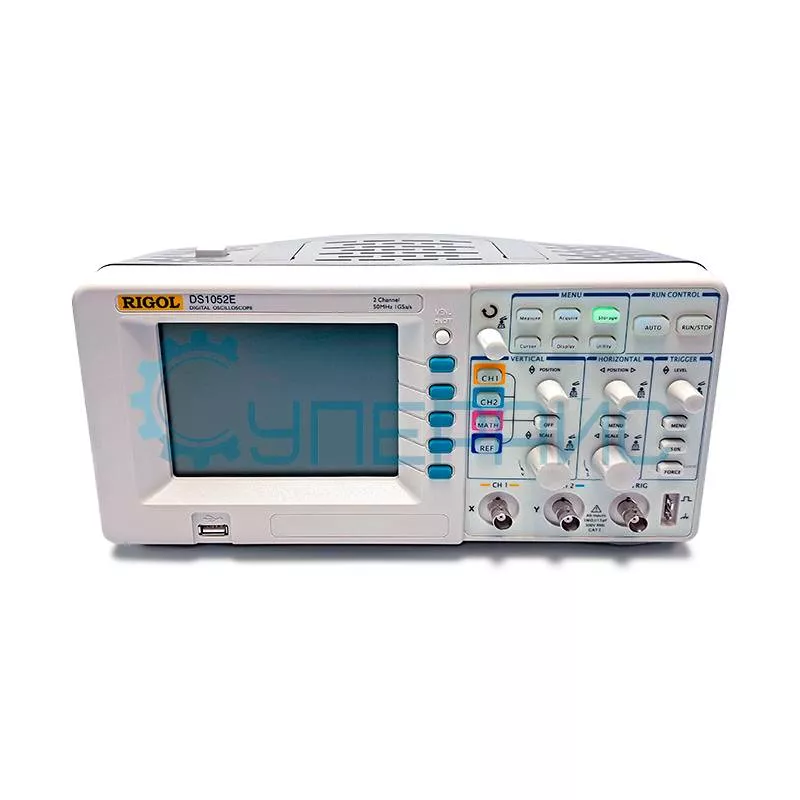

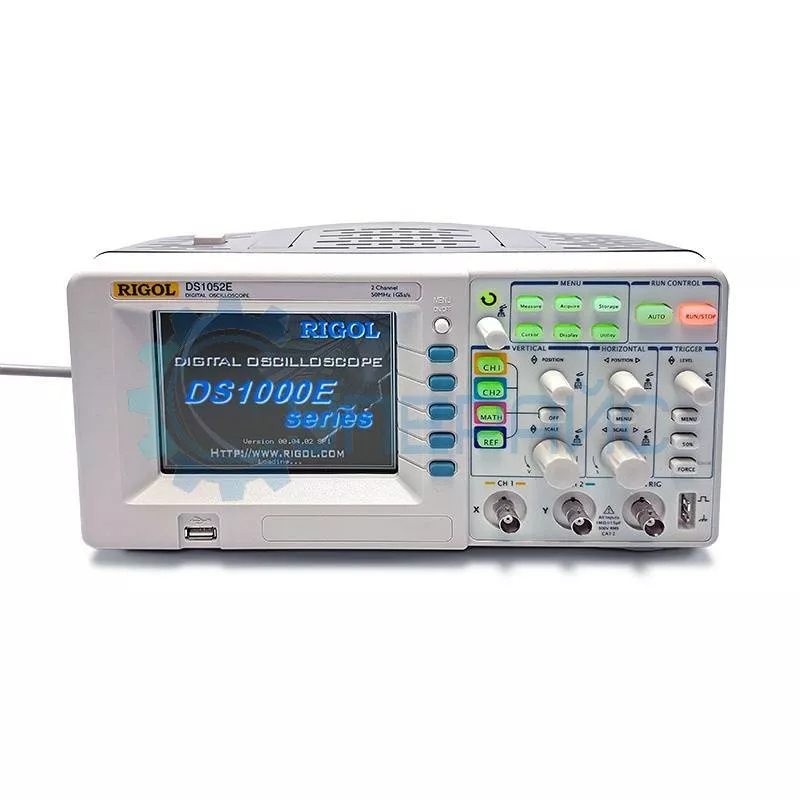

Цифровой осциллограф RIGOL DS1052E (2 канала х 50 МГц)
ВНИМАНИЕ! Производство цифрового осциллографа RIGOL DS1052E (2 канала х 50 МГц) ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Цифровой осциллограф Hantek DSO4254C (4 канала, 250 МГц)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ RIGOL DS1052E
| Характеристики осциллографа | |
| Количество каналов | 2 канала + внешний запуск |
| Частота дискретизации | в режиме реального времени 1 ГВыб/с эквивалентная частота 10 Гвыб/с |
| Пропускная способность | 50 МГц |
| Глубина памяти | 1 Mб |
| Входящий сигнал | |
| Режим входа А1 и А2 | DC, AC, земля |
| Входной импеданс | 1 МОм 15 пФ |
| Точность | ± 2% |
| Максимальное входное напряжение | 300В DC, AC пик, (1МОм входной импеданс 10Х) 5В (Вскз, 50 Вт входной импеданс, BNC) |
| Горизонтальная система | |
| Скорость захвата | до 1000 осциллограмм/с |
| Режим XY | |
| Интерполяция | Sin(x)/x |
| Коэффициент развертки | 5 нс /дел - 50 с/дел |
| Вертикальная система | |
| Разрешение по вертикали | 8 бит |
| Чувствительность | 2мВ/дел - 10В/дел |
| Время нарастания сигнала | 7 нс |
| Система синхронизации | |
| Режимы запуска | по фронту (запуск по положительному или отрицательному фронту сигнала, по обоим фронтам) по ТВ сигналу (NTSC, PAL, SECAM) с выбором строки; по длительности импульса; по наклону фронта; поочередный запуск для наблюдения 2-х несинхронных сигналов |
| Режим развертки | автоматический, нормальный, однократный |
| Погрешность измерения временных интервалов | ±0,01% |
| Система измерения | |
| Курсорные измерения | ручные (интервал времени (∆T), разность напряжений (∆V), 1/∆T); слежения; автоизмерения |
| Математические функции | сложение, вычитание, умножение, быстрое преобразование Фурье (БПФ) |
| Автоматические измерения | B пп, В амп, В макс, В мин, В верх, В нижн, В avg , Brms , отриц. выброс, положит. выброс, частота, период, время нарастания, время спада, позитивная длительность, негативная длительность, положит. коэффициент заполнения, отрицат. коэффициент заполнения, задержка |
| Встроенная функция анализатора спектра на основе БПФ | |
| Вид окна | Ханнинг, Хамминг, Блэкмен-Харис, прямоугольное |
| Режим усреднение | (до 256 регистраций) |
| Хранение произведенных измерений | 10 осциллограмм и предварительных настроек, BMP и CSV, осциллограммы и настройки |
| Пиковый детектор | |
| Самописец | 500мс/дел- 50с/дел |
| Настраиваемая чувствительность запуска для эффективной фильтрации шума | |
| Встроенные цифровые фильтры | НЧ, ВЧ, полосовой, режекторный |
| Встроенный частотомер, Автокалибровка, Режим "годен/негоден" | |
| Общие характеристики | |
| Дисплей | диагональ 14.5 см, цветной (TFT), 320 × 234 пикселей, 64 К |

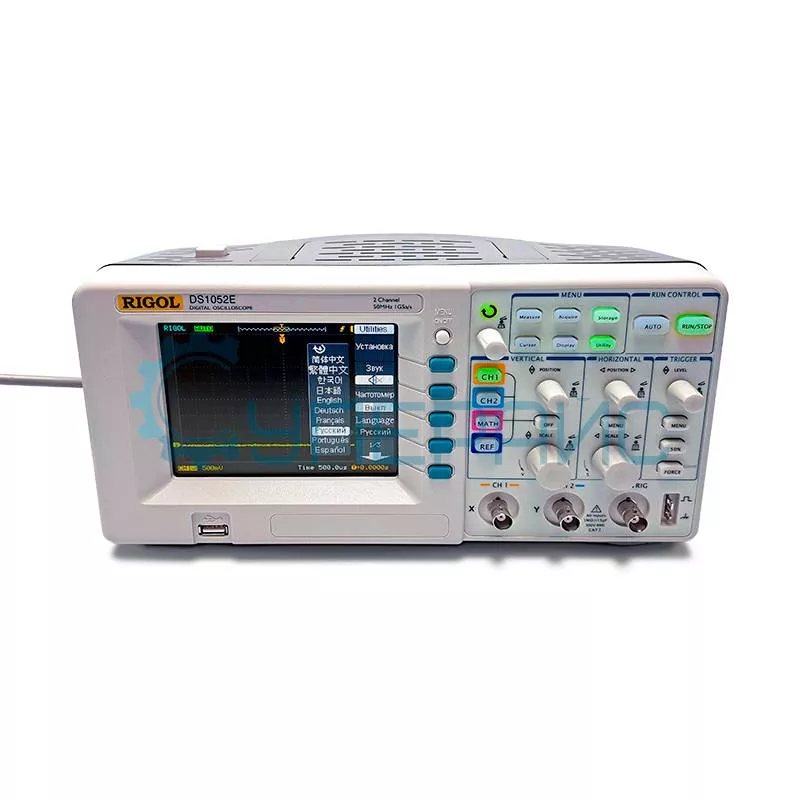

| Многоязыковой пользовательский интерфейс | |
| Интерфейс | USB Device, USB Host, RS-232, P/F Out (изолированный) |
| Напряжение - питание | 100 - 240 В, 40 - 440 Гц. САТ II |
| Потребляемая мощность | 50 Вт Макс. |
| Габариты | 303 мм х 154 мм х 133 мм |
| Вес нетто | 2400 г |

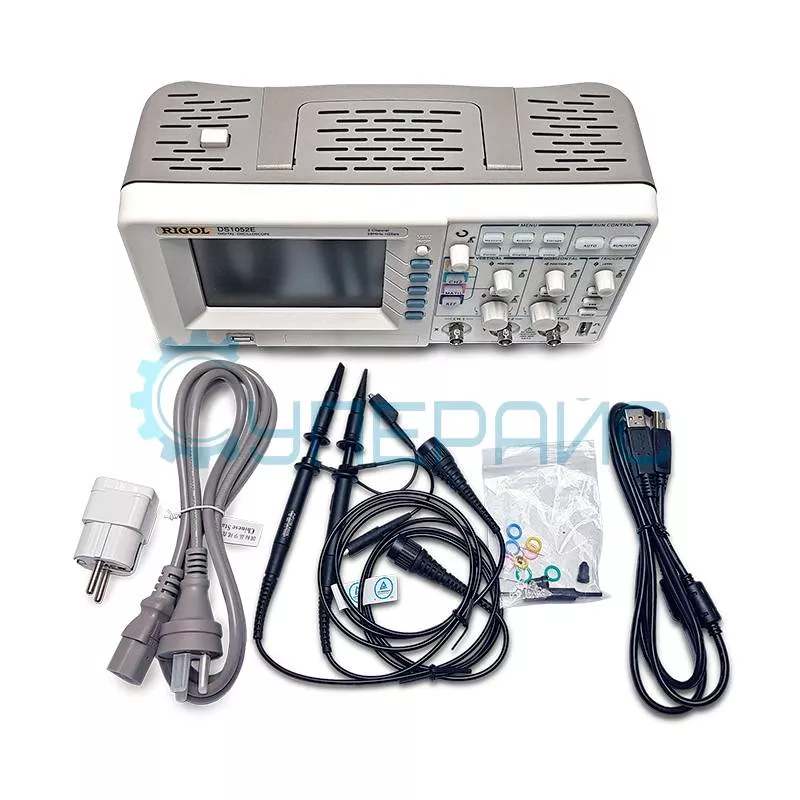

| Комплектация | цифровой осциллограф Rigol DS1052E – 1 шт |
| осциллографический зонд (1:1, 10:1) – 2 шт кабель USB – 1 шт сетевой шнур питания – 1 шт инструкция по эксплуатации – 1 шт | |
Осциллографы серии DS1000 имеют небольшой вес и компактные размеры. Они прекрасно подходят для работы в полевых условиях и легко размещаются на рабочем столе. Прибор предназначен для тестирования продукции, выявления неполадок в электронных схемах, наладки электронных линий, проведения обучения и технических тренингов. Осциллограф RIGOL DS1052E имеет USB-порт для соединения с компьютером, принтером или USB-накопителем. Осциллограммы можно сохранить в одном из трех форматов: BMP, CSV или в собственном формате. Для быстрого и легкого получения осциллограммы можно включить автоматическую настройку (кнопка AUTO).
Цифровой осциллограф RIGOL DS1052E (2 канала х 50 МГц) имеется на складе, отправка в течение суток. Срок доставки по России от 3 до 7 дней. Отправляем EMS. Доставка по России бесплатно. Оплата при получении.
Обзорная таблица| Модель | DS1052E | DS1102E | DS1054Z | DS1074Z-S | DS1104Z | DS2072A | DS1072U | |
| Количество каналов (аналоговых) | 2 + внешний запуск | 4 | 2 + внешний запуск | 2 (аналоговые) 16 (цифр.EXT) | ||||
| Полоса пропускания | 50 МГц | 100 МГц | 50 МГц | 70 МГц | 100 МГц | 70 МГц | 70 МГц | |
| Частота дискретизации | 1 Гвыб/с | 2 Гвыб/с | 500 МВыб/с | |||||
| Глубина памяти | 1 Mб | 12 Mб | 14 Mб | 512 Кб | ||||
| Чувствительность | 2мВ/дел - 10В/дел | 1мВ/дел - 10В/дел | 500мкВ/дел - 10В/дел | 1мВ/дел - 20В/дел | ||||
| Коэффициент развертки | 5 нс /дел - 50 с/дел | 2 нс /дел - 50 с/дел | 5 нс/дел - 50 с/дел | 5 нс/дел - 1000 с/дел | 5 нс /дел - 50 с/дел | |||
| Время нарастания | 7 нс | 3,5 нс | 3,5 нс | 5 нс | 3,5 нс | 3,5 нс | 5,8 нс | |
| Входной импеданс | 1МОм±2% | 1МОм±1% | 1МОм±2% | 1МОм±3% | ||||
| Разрешение по вертикали | 8 бит | |||||||
| Скорость захвата | 1000 осц./с | 30000 осц./сек | 50000 осц./сек | 30000 осц./сек | ||||
| Частотометр | + | + | + | + | + | + | + | |
| Генератор сигналов | - | - | - | + | - | - | - | |
| Дисплей | 14,5 см | 17,8 см | 20 см | 14, 5 см | ||||
| Интерфейсы | USB Device, USB Host, RS-232, P/F Out | USB Device, USB Host, LAN, выход AUX (TrigOut/PassFail) | USB Host (поддержка USB-GPIB), USB-device, LAN, выход AUX (TrigOut/PassFail) | USB Host, USB-device, RS232 | ||||
| Напряжение | 100 - 240 В, 40 - 440 Гц | |||||||
| Потребляемая мощность | 50 Вт Макс | |||||||
| Габариты | 303 мм х 154 мм х 133 мм | 323,1 мм×160,8 мм × 122,4 мм | 323,1 мм × 160,8 мм × 122,4 мм | 305 мм х 120 мм х 155 мм | ||||
| Вес | 2400 г | 3300 г | 3900 г | 2400 г | ||||
| Серия | DS1000E | DS1000Z | DS2000A | DS1000U | ||||
